Dönüştürmek VISIO kullanarak n8n aksiyon

PDF4me Dönüştürmek VISIO Microsoft'u dönüştürüyor Visio diyagramları yüksek kaliteli hale getirmek PDF belgeler aracılığıyla n8n Otomasyon iş akışları. Süreç Visio dosyalar (.vsd, .vsdx) aracılığıyla n8n tetikleyiciler, ikili veriler, base64 dizeleri veya halka açık URLüretmek için PDFDiyagramlar, akış şemaları, organizasyon şemaları, ağ diyagramları, teknik çizimler, şekiller, bağlantılar, çok sayfalı işleme ve biçimlendirme özelliklerini koruyan bu çözüm, teknik dokümantasyon, süreç dokümantasyonu, diyagram arşivleme, mühendislik çizimleri, iş akışı görselleştirme ve doğru veri gerektiren otomatik diyagram dönüştürme iş akışları için idealdir. Visio profesyonel bir şekilde render etme PDF Çıktı ve kusursuz entegrasyon.

İlgili Blog Yazıları

Bu özellik için henüz bir blog yazısı yok — yakında yayınlanacak.

Bu arada, her platforma yönelik eğitimler ve iş akışları için PDF4me bloguna göz atın.

Blogu ziyaret edin →

Kurmak

Ekle PDF4me "Dönüştürmek VISIO" düğümünüze n8n İş akışını düzenleyin ve gerekli parametreleri yapılandırın. İlk kurulum talimatları için, lütfen sayfamıza bakın. n8n Entegrasyon Kılavuzu.

Önkoşullar:

• PDF4me API kimlik bilgileri
• n8n iş akışına erişim

Get Your API Key

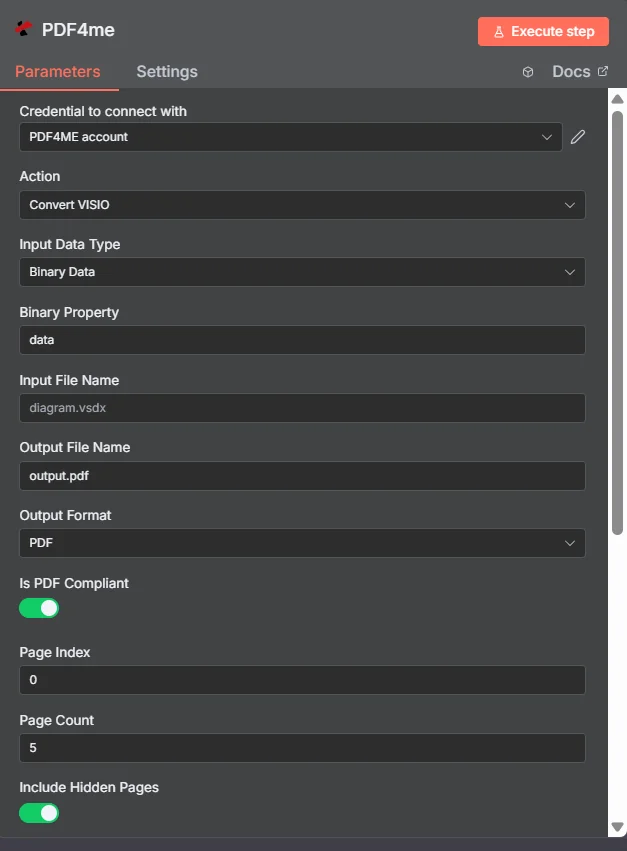

Yapılandırma:

1. Eklemek PDF4me düğümden iş akışına
2. "Dönüştür" seçeneğini seçin. VISIO" aksiyon
3. Giriş parametrelerini yapılandırın (aşağıya bakınız)

Parametreler

Convert fonksiyonu için tüm parametrelerin tam listesi VISIO Eylemi kontrol etmek için bu parametreleri yapılandırın. VISIO Dosya dönüştürme.

Önemli: Yıldız (***) ile işaretlenmiş parametreler zorunludur ve işlemin doğru şekilde çalışması için sağlanmalıdır.

Parametre	Tip	Tanım	Örnek
Giriş Veri Türü***	String	VISIO Giriş Biçimi Seçimi • Formatınızı seçin VISIO veri girişi • PDF4me birden fazla giriş türünü destekler • Seçenekler: İkili Veri, Base64 Dize veya URL	Binary Data
İkili Özellik	İkili	İkili VISIO Dosya Girişi (İkili veri ise gereklidir) • Referans VISIO önceki dosyadan n8n düğüm veya dosya yükleme • PDF4me ikili işlemler VISIO otomatik format algılama özelliğine sahip dosyalar • Giriş Veri Türü "İkili Veri" olduğunda gereklidir.	{{ $binary.data }}
Base64 Belge İçeriği	String	Base64 Kodlanmış VISIO Giriş (Base64 dizesi ise gereklidir) • Sağlamak VISIO Veriler base64 kodlu dize olarak • PDF4me otomatik olarak kodunu çözer ve işler VISIO içerik • Giriş Veri Türü " olduğunda gereklidirBase64 Sicim"	UEsDBBQABgAI...
Dosya URL'si	String	Halk VISIO URL Giriş (URL ise gereklidir) • Herkese açık/açık izin verin URL -e VISIO dosya • PDF4me dosyayı indirir ve işler. URL • Giriş Veri Türü " olduğunda gereklidirURL"	https://abc.com/sample.vsdx
Giriş Dosyası Adı***	String	Kaynak VISIO Dosya adı • Kaynağın adını belirtin VISIO dosya • Referans ve takip amaçlı • İşlem takibine yardımcı olur	diagram.vsdx
Çıktı Dosya Adı***	String	PDF Çıktı Dosya Adı • Oluşturulan dosya için bir ad belirtin. PDF dosya • .pdf uzantısını içermesi zorunludur. • PDF4me benzersiz adlandırma ve biçim doğrulamasını sağlar	output.pdf
Çıktı Formatı***	Enum	Çıktı Formatı Seçimi • Dönüştürülen dosya için çıktı formatını seçin. VISIO dosya • Seçenekler: PDF, PNG, JPEG, TIFF • PDF4me Farklı kullanım durumları için birden fazla formatı destekler.	PDF
PDF uyumlu mu?***	Boolean	PDF Uyumluluk Ayarı • Oluşturulup oluşturulmayacağını kontrol edin PDF PDF/A uyumlu olmalıdır • true = Uzun süreli arşivleme için PDF/A uyumlu • false = varsayılan PDF hemen kullanım için • Arşivleme gereksinimleri için olmazsa olmaz	true
Sayfa Dizini***	Sayı	Başlangıç Sayfası Dizini • Dönüştürme için başlangıç sayfa indeksini (0 tabanlı) belirtin. • PDF4me Dönüşüm bu sayfadan başlıyor • İlk sayfadan başlamak için 0 kullanın. • Seçici sayfa aralığı işleme olanağı sağlar	0
Sayfa Sayısı***	Sayı	Sayfa Sayısı Sınırı • Dönüştürülecek maksimum sayfa sayısını belirtin • PDF4me Sayfa dizininden bu kadar sayfaya kadar olan işlemler • Başlangıç dizininden itibaren tüm sayfaları dönüştürmek için -1 kullanın. • Dönüştürme kapsamını kontrol eder	5
Gizli Sayfaları Dahil Et***	Boolean	Gizli Sayfa Dahil Etme • Gizli/arka plan sayfalarının dahil edilip edilmeyeceğini kontrol edin. • true = gizli sayfalar da dahil olmak üzere tüm sayfaları işler • false = daha temiz çıktı için gizli sayfaları atlar • Çıktının eksiksizliğini etkiler	true
Ön Plan Sayfasını Kaydet***	Boolean	Ön Plan Sayfası Koruma • Yalnızca ön plandaki sayfa içeriğinin kaydedilip kaydedilmeyeceğini kontrol edin. • true = diyagramın ana içeriğine odaklanır, arka planı hariç tutar. • false = tüm sayfa katmanlarını içerir • İçerik bütünlüğünü etkiler	true
Araç Çubuğunu Kaydet***	Boolean	Araç Çubuğu Koruma • Kontrol edip etmeme VISIO Araç çubuğu öğeleri dahil edilmelidir. • true = araç çubuğu öğelerini korur • false = yalnızca diyagram içeriğine odaklanır • Çıktı temizliğini etkiler	false
Otomatik Uyum***	Boolean	Otomatik Montaj • İçeriğin çıktı sayfası boyutuna otomatik olarak uyarlanıp uyarlanmayacağını kontrol edin. • true = içeriği otomatik olarak ölçeklendirir ve ayarlar • false = orijinal boyutlandırma ve düzeni korur • Sayfa kullanımını optimize eder	true
Asenkron***	Boolean	Asenkron İşleme • Dönüştürme işleminin eşzamansız olarak gerçekleştirilip gerçekleştirilmeyeceğini kontrol edin. • true = daha iyi performans için arka plan işlemesi • false = anında sonuç için senkronize işlem • Büyük dosyalar için kullanışlıdır	false
İkili Veri Çıkış Adı***	String	İkili Veri Çıkış Eşlemesi • Oluşturulan verilere erişmek için değişken adını tanımlayın. PDF ikili veri • Sonraki iş akışı eylemlerinde kullanılır • İş akışı otomasyonu için olmazsa olmaz	data

Gelişmiş Seçenekler

Aşağıdaki parametreler Gelişmiş Seçenekler bölümünde mevcuttur ve isteğe bağlıdır:

Parametre	Tip	Tanım	Örnek
Özel Profiller	String	Özel Yapılandırma Profilleri • Özel profiller kullanarak ek seçenekler belirleyin. • JSON-önceden tanımlanmış parametreler içeren format gibi • Gelişmiş özellikler sağlar VISIO dönüştürme ayarları • Özel gereksinimler için isteğe bağlı	{ "outputDataFormat": "base64", "preserveVectorGraphics": true }

Çıktı

Çıkış Parametreleri

Parametre	Tip	Tanım	Örnek
dosya adı	String	PDF4me üretildi PDF dosya adı - Başarıyla oluşturulan dosyanın tam adı PDF Uygun .pdf uzantısına sahip belge. PDF4me Benzersiz adlandırmayı sağlar ve dosya formatı uyumluluğunu doğrulayarak sonraki süreçlerle sorunsuz entegrasyon imkanı sunar.	output.pdf
mimeType	String	PDF4me PDF MIME tip - O MIME oluşturulan türü PDF Dosya, web uygulamalarında ve dosya sistemlerinde doğru şekilde işlenmesi için dosya biçimini belirtir.	application/pdf
dosya boyutu	Sayı	PDF4me PDF Dosya boyutu (bayt cinsinden) - Oluşturulan öğenin tam boyutu PDF bayt cinsinden dosya, tarafından sağlanmıştır. PDF4me Depolama planlaması, bant genişliği optimizasyonu ve dosya transferi izleme için. Kurumsal belge yönetimi ve iş akışı otomasyonu için vazgeçilmezdir.	64725
başarı	Boolean	PDF4me dönüşüm durumu göstergesi - Boolean Başarı veya başarısızlığı gösteren bayrak VISIO-ile-PDF dönüştürme süreci. PDF4me iadeler true başarılı dönüşümler için ve false Olası hatalar için, otomatikleştirilmiş iş akışlarında sağlam hata yönetimi sağlanır.	true
girişVeriTipi	String	PDF4me kullanılan giriş veri formatı - İşlenen giriş verisinin türünü belirtir (base64, ikili veya URLDönüştürme işleminde kullanılan giriş yöntemini anlamak için faydalıdır.	base64
kaynakDosyaAdı	String	PDF4me kaynak VISIO referans - Orijinal VISIO tarafından işlenen dosya adı PDF4meBu referans, denetim kayıtları, hata ayıklama amaçları ve oluşturulan dosyaların kaynağını izlemek için korunmaktadır. PDF kurumsal iş akışlarındaki belgeler	sample.vsdx
dönüştürme seçenekleri	Object	PDF4me Dönüştürme ayarları uygulandı - Object İşlem sırasında uygulanan tüm dönüştürme parametrelerini içerir. VISIO Dönüştürme işlemi. Çıktı formatı, sayfa ayarları ve işleme seçeneklerini içerir.	{ "outputFormat": "PDF", "pageIndex": 0, "pageCount": 5, "includeHiddenPages": true, "saveForegroundPage": true, "isPdfCompliant": true, "saveToolBar": true, "autoFit": true }
	çıktıBiçimi	String	PDF4me kullanılan çıktı formatı - İşlem sırasında uygulanan çıktı biçimini belirtir. VISIO Dönüştürme işlemi. Hangi formatın (PDF, PNG, JPEG, TIFFDönüştürme işlemi için kullanıldı.	PDF
	sayfa dizini	Sayı	PDF4me başlangıç sayfası dizini - Kullanılan başlangıç sayfa indeksi (0 tabanlı). VISIO dönüşüm	0
	sayfa sayısı	Sayı	PDF4me sayfa sayısı sınırı - Dönüştürme işlemi sırasında işlenen maksimum sayfa sayısı	5
	Gizli Sayfaları dahil et	Boolean	PDF4me gizli sayfa dahil etme durumu - Boolean Dönüştürme işlemine gizli sayfaların dahil edilip edilmediğini gösteren işaret.	true
	saveForegroundPage	Boolean	PDF4me ön sayfa koruma durumu - Boolean Yalnızca ön plandaki sayfa içeriğinin kaydedilip kaydedilmediğini gösteren bayrak.	true
	isPdfCompliant	Boolean	PDF4me PDF uyumluluk durumu - Boolean Oluşturulup oluşturulmadığını gösteren bayrak PDF PDF/A uyumludur.	true
	saveToolBar	Boolean	PDF4me araç çubuğu koruma durumu - Boolean Dönüştürme işlemine araç çubuğu öğelerinin dahil edilip edilmediğini gösteren bayrak	true
	otomatikUyum	Boolean	PDF4me otomatik uyum durumu - Boolean İçeriğin çıktı sayfası boyutuna otomatik olarak sığdırılıp sığdırılmadığını gösteren bayrak.	true

N8N Eylem Yanıtı

O PDF4me Dönüştürmek VISIO API Yanıtı birden fazla formatta görüntüleyebilirsiniz. İhtiyaçlarınıza en uygun görünümü seçin:

JSON

JSON Yanıt Formatı

Ham JSON yanıt olarak API:

{
  "fileName": "output.pdf",
  "mimeType": "application/pdf",
  "fileSize": 64725,
  "success": true,
  "inputDataType": "base64",
  "sourceFileName": "sample.vsdx",
  "conversionOptions": {
    "outputFormat": "PDF",
    "pageIndex": 0,
    "pageCount": 5,
    "includeHiddenPages": true,
    "saveForegroundPage": true,
    "isPdfCompliant": true,
    "saveToolBar": true,
    "autoFit": true
  }
}

Table

Tablo Görünümü

Yanıt verileri yapılandırılmış tablo formatında:

Parametre	Değer
fileName	output.pdf
mimeType	application/pdf
fileSize	64725
success	true
inputDataType	base64
sourceFileName	sample.vsdx
conversionOptions	Object dönüştürme ayarlarını içeren
conversionOptions.outputFormat	PDF
conversionOptions.pageIndex	0
conversionOptions.pageCount	5
conversionOptions.includeHiddenPages	true
conversionOptions.saveForegroundPage	true
conversionOptions.isPdfCompliant	true
conversionOptions.saveToolBar	true
conversionOptions.autoFit	true

Schema

Şema Görünümü

Yanıtın veri yapısı ve türleri:

1 item
fileName: AB output.pdf
mimeType: AB application/pdf
fileSize: # 64725
success: ☑ true
inputDataType: AB base64
sourceFileName: AB sample.vsdx
conversionOptions: {}
conversionOptions.outputFormat: AB PDF
conversionOptions.pageIndex: # 0
conversionOptions.pageCount: # 5
conversionOptions.includeHiddenPages: ☑ true
conversionOptions.saveForegroundPage: ☑ true
conversionOptions.isPdfCompliant: ☑ true
conversionOptions.saveToolBar: ☑ true
conversionOptions.autoFit: ☑ true

Tip Göstergeleri:

• AB = String
• # = Sayı
• ☑ = Boolean

Binary

İkili Veri Görünümü

Gerçek PDF Dosya verileri ve meta verileri:

data
─────────────────────────────
File Name: output.pdf
File Extension: pdf
Mime Type: application/pdf
File Size: 240.0 KB

İkili Verilere Erişim:

• n8n İkili Nesne: $binary.data.data
• Base64 İçerikDoğrudan kullanıma hazır
• Dosya İşlemleriİndirmeye, e-postaya veya depolamaya hazır.

Kullanım Senaryoları

Teknik Dokümantasyon ve Sistem Mimarisi

• Dönüştürmek Visio diyagramlar, akış şemaları ve teknik çizimler PDF Teknik dokümantasyon, sistem mimarisi dokümantasyonu ve mühendislik spesifikasyonları için format.
• Ağ diyagramlarını, altyapı haritalarını ve sistem tasarımlarını dönüştürerek süreçlendirin. PDF Proje dokümantasyonu, müşteri sunumları ve teknik incelemeler için format
• Süreç akış şemalarını, iş akışı diyagramlarını ve organizasyon şemalarını dönüştürün. PDF İş süreçleri dokümantasyonu, eğitim materyalleri ve operasyonel prosedürler için format

Proje Yönetimi ve İş Süreci Dokümantasyonu

• Dönüştürmek Visio proje planları, Gantt şemaları ve zaman çizelgesi diyagramları PDF Proje dokümantasyonu, paydaş iletişimi ve proje yönetimi raporlaması için format
• İş süreç haritalarını, iş akışı diyagramlarını ve organizasyon şemalarını dönüştürerek iş süreçlerini işleyin. PDF süreç iyileştirme, eğitim ve uyumluluk dokümantasyonu için format
• Karar ağaçlarını, neden-sonuç diyagramlarını ve kalite kontrol grafiklerini dönüştürün. PDF İş analizi, problem çözme ve sürekli iyileştirme girişimleri için format

Uyumluluk ve Düzenleyici Dokümantasyon

• Dönüştürmek Visio uyumluluk diyagramları, düzenleyici akış şemaları ve denetim izleri PDF düzenleyici başvurular, uyumluluk raporlaması ve denetim dokümantasyonu için format
• Proses güvenliği diyagramlarını, acil durum prosedürlerini ve risk değerlendirme tablolarını dönüştürerek PDF Güvenlik dokümantasyonu, eğitim ve mevzuat uyumluluğu için format
• Kalite kontrol diyagramlarını, denetim prosedürlerini ve sertifikasyon akış şemalarını dönüştürün. PDF Kalite yönetimi, belgelendirme süreçleri ve mevzuat uyumluluğu için format
