Converter VISIO usando n8n Ação
PDF4me Converter VISIO transforma a Microsoft Visio diagramas em alta qualidade PDF documentos através de n8n Fluxos de trabalho de automação. Processo Visio arquivos (.vsd, .vsdx) via n8n gatilhos, dados binários, strings base64 ou públicos URLs para gerar PDFCom diagramas preservados, fluxogramas, organogramas, diagramas de rede, desenhos técnicos, formas, conectores, gerenciamento de várias páginas e formatação, esta solução é ideal para documentação técnica, documentação de processos, arquivamento de diagramas, desenhos de engenharia, visualização de fluxos de trabalho e fluxos de trabalho automatizados de conversão de diagramas que exigem precisão. Visio renderização com profissionalismo PDF saída e integração perfeita.
Artigos relacionados no blogue
Ainda não há nenhuma publicação no blogue sobre esta funcionalidade — em breve.
Entretanto, explore o blogue da PDF4me para encontrar tutoriais e fluxos de trabalho para todas as plataformas.
Visite o blogue →

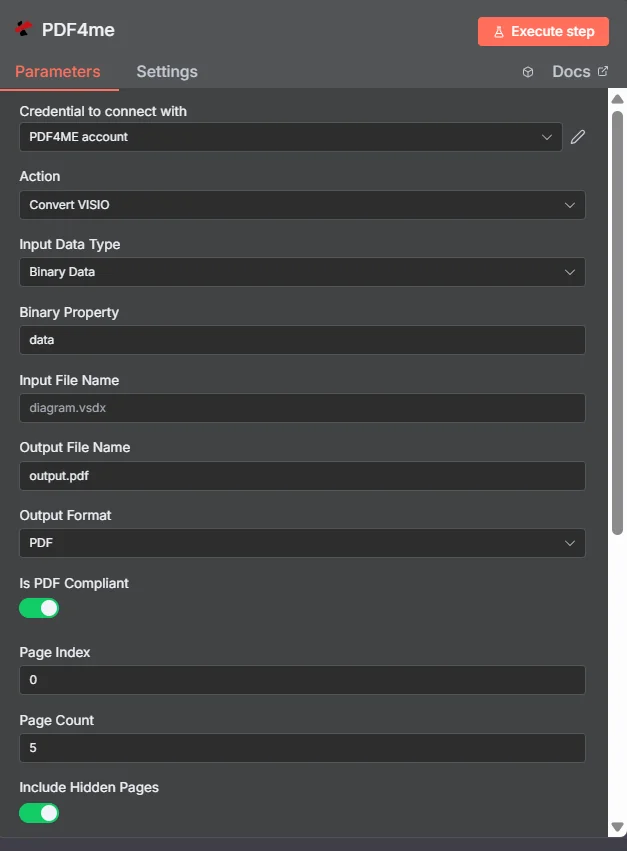

Configurar
Adicione o PDF4me "Converter VISIO"nó para o seu n8n fluxo de trabalho e configure os parâmetros necessários. Para obter instruções de configuração inicial, consulte nosso n8n Guia de integração.
Pré-requisitos:
- PDF4me API credenciais
- n8n acesso ao fluxo de trabalho
Configuração:
- Adicionar PDF4me nó para fluxo de trabalho
- Selecione "Converter". VISIO" Ação
- Configure os parâmetros de entrada (veja abaixo)
Parâmetros
Lista completa de parâmetros para a conversão. VISIO ação. Configure esses parâmetros para controlar VISIO Conversão de arquivos.
Importante: Os parâmetros marcados com um asterisco (***) são obrigatórios e devem ser fornecidos para que a ação funcione corretamente.
| Parâmetro | Tipo | Descrição | Exemplo |
|---|---|---|---|
| Tipo de dados de entrada*** | String | VISIO Seleção do formato de entrada • Escolha o formato do seu VISIO entrada de dados • PDF4me Suporta vários tipos de entrada • Opções: Dados binários, Base64 Corda, ou URL | Binary Data |
| Propriedade binária | Binário | Binário VISIO Entrada de arquivo (Obrigatório se os dados forem binários) • Referência VISIO arquivo do anterior n8n upload de nó ou arquivo • PDF4me processos binários VISIO arquivos com detecção automática de formato • Obrigatório quando o tipo de dados de entrada for "Dados binários" | {{ $binary.data }} |
| Conteúdo do documento Base64 | String | Base64 Codificado VISIO Entrada (Obrigatório se for uma string Base64) • Fornecer VISIO dados como string codificada em base64 • PDF4me decodifica e processa automaticamente o VISIO contente • Obrigatório quando o tipo de dados de entrada for "Base64 Corda" | UEsDBBQABgAI... |
| URL do arquivo | String | Público VISIO URL Entrada (Obrigatório se for URL) • Fornecer uma permissão pública/aberta URL para o VISIO arquivo • PDF4me baixa e processa o arquivo de URL • Obrigatório quando o tipo de dados de entrada for "URL" | https://abc.com/sample.vsdx |
| Nome do arquivo de entrada*** | String | Fonte VISIO Nome do arquivo • Especifique o nome da fonte VISIO arquivo • Para fins de referência e rastreamento • Auxilia no processamento do rastreamento | diagram.vsdx |
| Nome do arquivo de saída*** | String | PDF Nome do arquivo de saída • Especifique o nome para o arquivo gerado. PDF arquivo • Deve incluir a extensão .pdf • PDF4me garante a validação exclusiva de nomes e formatos. | output.pdf |
| Formato de saída*** | Enum | Seleção do formato de saída • Selecione o formato de saída para os arquivos convertidos. VISIO arquivo • Opções: PDF, PNG, JPEG, TIFF • PDF4me Suporta vários formatos para diferentes casos de uso. | PDF |
| É compatível com PDF*** | Boolean | PDF Configuração de Conformidade • Controlar se é gerado PDF deve ser compatível com PDF/A • verdadeiro = compatível com PDF/A para arquivamento de longo prazo • falso = padrão PDF para uso imediato • Essencial para requisitos de arquivamento | true |
| Índice de Páginas*** | Número | Índice da Página Inicial • Especifique o índice da página inicial (base 0) para conversão. • PDF4me Inicia a conversão a partir desta página • Use 0 para começar na primeira página • Permite o processamento seletivo de intervalos de páginas | 0 |
| Número de páginas*** | Número | Limite de número de páginas • Especifique o número máximo de páginas a serem convertidas. • PDF4me processa até este número de páginas a partir do Índice de Páginas • Use -1 para converter todas as páginas a partir do índice inicial. • Escopo de conversão de controles | 5 |
| Incluir páginas ocultas*** | Boolean | Inclusão de página oculta • Controlar se as páginas ocultas/de fundo devem ser incluídas • verdadeiro = processa todas as páginas, incluindo as ocultas • false = ignora páginas ocultas para uma saída mais limpa • Afeta a completude da saída | true |
| Salvar página em primeiro plano*** | Boolean | Preservação da página em primeiro plano • Controle se apenas o conteúdo da página em primeiro plano deve ser salvo. • verdadeiro = concentra-se no conteúdo principal do diagrama, excluindo o plano de fundo. • falso = inclui todas as camadas da página • Afeta a integridade do conteúdo | true |
| Salvar Barra de Ferramentas*** | Boolean | Preservação da barra de ferramentas • Controlar se VISIO Os elementos da barra de ferramentas devem ser incluídos. • verdadeiro = preserva os elementos da barra de ferramentas • falso = concentra-se apenas no conteúdo do diagrama • Afeta a limpeza da saída | false |
| Ajuste automático*** | Boolean | Montagem automática • Controle se o conteúdo deve ser ajustado automaticamente ao tamanho da página de saída. • verdadeiro = dimensiona e ajusta o conteúdo automaticamente • falso = mantém o tamanho e o layout originais • Otimiza a utilização da página | true |
| Assíncrono*** | Boolean | Processamento assíncrono • Controlar se a conversão é processada de forma assíncrona • verdadeiro = processamento em segundo plano para melhor desempenho • falso = processamento síncrono para resultados imediatos • Útil para arquivos grandes | false |
| Nome da saída de dados binários*** | String | Mapeamento de saída de dados binários • Defina o nome da variável para acessar os dados gerados. PDF dados binários • Utilizado em ações subsequentes do fluxo de trabalho • Essencial para a automação do fluxo de trabalho | data |
Opções avançadas
Os seguintes parâmetros estão disponíveis na seção Opções Avançadas e são opcionais:
| Parâmetro | Tipo | Descrição | Exemplo |
|---|---|---|---|
| Perfis personalizados | String | Perfis de configuração personalizados • Defina opções adicionais usando perfis personalizados • JSONformato semelhante a - contendo parâmetros predefinidos • Permite recursos avançados VISIO configurações de conversão • Opcional para requisitos específicos | { "outputDataFormat": "base64", "preserveVectorGraphics": true } |
Saída
Parâmetros de saída
| Parâmetro | Tipo | Descrição | Exemplo | |
|---|---|---|---|---|
| nome_do_arquivo | String | PDF4me gerado PDF nome do arquivo - O nome completo do arquivo gerado com sucesso. PDF Documento com a extensão .pdf correta. PDF4me Garante nomes exclusivos e valida a conformidade do formato do arquivo para uma integração perfeita com os processos subsequentes. | output.pdf | |
| tipo mime | String | PDF4me PDF MIME tipo - O MIME tipo do gerado PDF arquivo, indicando o formato do arquivo para o correto manuseio em aplicações web e sistemas de arquivos. | application/pdf | |
| tamanho do arquivo | Número | PDF4me PDF tamanho do arquivo em bytes - O tamanho exato do arquivo gerado PDF arquivo em bytes, fornecido por PDF4me Para planejamento de armazenamento, otimização de largura de banda e monitoramento de transferência de arquivos. Essencial para gerenciamento de documentos corporativos e automação de fluxo de trabalho. | 64725 | |
| sucesso | Boolean | PDF4me indicador de status de conversão - Boolean bandeira indicando o sucesso ou fracasso da VISIO-para-PDF processo de conversão. PDF4me retornos true para conversões bem-sucedidas e false para quaisquer erros, permitindo um tratamento robusto de erros em fluxos de trabalho automatizados. | true | |
| tipoDeDadosDeEntrada | String | PDF4me formato de dados de entrada utilizado - Indica o tipo de dados de entrada que foi processado (base64, binário ou URLÚtil para compreender o método de entrada utilizado no processo de conversão. | base64 | |
| nomeDoArquivoDeOrigem | String | PDF4me fonte VISIO referência - O original VISIO nome do arquivo que foi processado por PDF4memecanismo de conversão. Esta referência é mantida para fins de auditoria, depuração e rastreamento da origem dos dados gerados. PDF documentos em fluxos de trabalho empresariais | sample.vsdx | |
| opções de conversão | Object | PDF4me Configurações de conversão aplicadas - Object contendo todos os parâmetros de conversão que foram aplicados durante o VISIO Processo de conversão. Inclui formato de saída, configurações de página e opções de processamento. | { "outputFormat": "PDF", "pageIndex": 0, "pageCount": 5, "includeHiddenPages": true, "saveForegroundPage": true, "isPdfCompliant": true, "saveToolBar": true, "autoFit": true } | |
| formato de saída | String | PDF4me formato de saída utilizado - Indica o formato de saída que foi aplicado durante a VISIO processo de conversão. Mostra qual formato (PDF, PNG, JPEG, TIFF) foi usado para a conversão | PDF | |
| índice da página | Número | PDF4me índice da página inicial - O índice da página inicial (baseado em 0) que foi usado para o VISIO conversão | 0 | |
| contagem de páginas | Número | PDF4me limite de número de páginas - O número máximo de páginas que foram processadas durante a conversão. | 5 | |
| incluirPáginasOcultas | Boolean | PDF4me status de inclusão de página oculta - Boolean Sinalizador indicando se páginas ocultas foram incluídas na conversão. | true | |
| salvarPáginaEmPrimeiroPlano | Boolean | PDF4me status de preservação da página em primeiro plano - Boolean Sinalizador indicando se apenas o conteúdo da página em primeiro plano foi salvo. | true | |
| isPdfCompliant | Boolean | PDF4me PDF status de conformidade - Boolean sinalizador indicando se o gerado PDF é compatível com PDF/A | true | |
| salvarBarraDeFerramentas | Boolean | PDF4me status de preservação da barra de ferramentas - Boolean Sinalizador indicando se os elementos da barra de ferramentas foram incluídos na conversão. | true | |
| autoFit | Boolean | PDF4me status de ajuste automático - Boolean Indicador que mostra se o conteúdo foi ajustado automaticamente ao tamanho da página de saída. | true |
N8N Resposta à ação
O PDF4me Converter VISIO API Retorna uma resposta que pode ser visualizada em vários formatos. Escolha a visualização que melhor se adapta às suas necessidades:
- JSON
- Table
- Schema
- Binary
JSON Formato de resposta
O bruto JSON resposta do API:
{
"fileName": "output.pdf",
"mimeType": "application/pdf",
"fileSize": 64725,
"success": true,
"inputDataType": "base64",
"sourceFileName": "sample.vsdx",
"conversionOptions": {
"outputFormat": "PDF",
"pageIndex": 0,
"pageCount": 5,
"includeHiddenPages": true,
"saveForegroundPage": true,
"isPdfCompliant": true,
"saveToolBar": true,
"autoFit": true
}
}
Visualização em tabela
Dados de resposta em formato de tabela estruturada:
| Parâmetro | Valor |
|---|---|
| fileName | output.pdf |
| mimeType | application/pdf |
| fileSize | 64725 |
| success | true |
| inputDataType | base64 |
| sourceFileName | sample.vsdx |
| conversionOptions | Object contendo configurações de conversão |
| conversionOptions.outputFormat | PDF |
| conversionOptions.pageIndex | 0 |
| conversionOptions.pageCount | 5 |
| conversionOptions.includeHiddenPages | true |
| conversionOptions.saveForegroundPage | true |
| conversionOptions.isPdfCompliant | true |
| conversionOptions.saveToolBar | true |
| conversionOptions.autoFit | true |
Visão do esquema
A estrutura de dados e os tipos de resposta:
1 item
fileName: AB output.pdf
mimeType: AB application/pdf
fileSize: # 64725
success: ☑ true
inputDataType: AB base64
sourceFileName: AB sample.vsdx
conversionOptions: {}
conversionOptions.outputFormat: AB PDF
conversionOptions.pageIndex: # 0
conversionOptions.pageCount: # 5
conversionOptions.includeHiddenPages: ☑ true
conversionOptions.saveForegroundPage: ☑ true
conversionOptions.isPdfCompliant: ☑ true
conversionOptions.saveToolBar: ☑ true
conversionOptions.autoFit: ☑ true
Indicadores de tipo:
AB= String#= Número☑= Boolean
Visualização de Dados Binários
O verdadeiro PDF Dados e metadados do arquivo:
data
─────────────────────────────
File Name: output.pdf
File Extension: pdf
Mime Type: application/pdf
File Size: 240.0 KB
Acesso a dados binários:
- n8n Objeto Binário:
$binary.data.data - Base64 ContenteDisponível para uso direto.
- Operações com arquivosPronto para download, envio por e-mail ou armazenamento.
Casos de uso
Documentação técnica e arquitetura do sistema
- Converter Visio diagramas, fluxogramas e desenhos técnicos para PDF Formato para documentação técnica, documentação de arquitetura de sistemas e especificações de engenharia.
- Processar diagramas de rede, mapas de infraestrutura e projetos de sistemas, convertendo-os em PDF Formato para documentação de projetos, apresentações para clientes e revisões técnicas.
- Transforme fluxogramas de processos, diagramas de fluxo de trabalho e organogramas em PDF Formato para documentação de processos de negócios, materiais de treinamento e procedimentos operacionais.
Gestão de Projetos e Documentação de Processos de Negócio
- Converter Visio planos de projeto, diagramas de Gantt e cronogramas para PDF Formato para documentação do projeto, comunicação com as partes interessadas e relatórios de gerenciamento do projeto.
- Processe mapas de processos de negócios, diagramas de fluxo de trabalho e organogramas, convertendo-os em PDF Formato para documentação de melhoria de processos, treinamento e conformidade.
- Transformar árvores de decisão, diagramas de causa e efeito e gráficos de controle de qualidade em PDF Formato para análise de negócios, resolução de problemas e iniciativas de melhoria contínua.
Documentação de Conformidade e Regulamentação
- Converter Visio diagramas de conformidade, fluxogramas regulatórios e trilhas de auditoria para PDF Formato para submissões regulatórias, relatórios de conformidade e documentação de auditoria.
- Diagramas de segurança de processos, procedimentos de emergência e gráficos de avaliação de riscos, convertendo-os em PDF Formato para documentação de segurança, treinamento e conformidade regulatória.
- Transformar diagramas de controle de qualidade, procedimentos de inspeção e fluxogramas de certificação em PDF Formato para gestão da qualidade, processos de certificação e conformidade regulamentar.
