Convertir VISIO usando n8n acción
PDF4me Convertir VISIO transforma Microsoft Visio diagramas en alta calidad PDF documentos a través de n8n Flujos de trabajo de automatización. Proceso Visio archivos (.vsd, .vsdx) a través de n8n disparadores, datos binarios, cadenas base64 o público URLs para generar PDFs con diagramas preservados, diagramas de flujo, organigramas, diagramas de red, dibujos técnicos, formas, conectores, manejo de varias páginas y formato. Esta solución es ideal para documentación técnica, documentación de procesos, archivo de diagramas, dibujos de ingeniería, visualización de flujos de trabajo y flujos de trabajo de conversión automatizada de diagramas que requieren precisión Visio renderizado con profesional PDF salida e integración perfecta.
Entradas de blog relacionadas
Aún no hay ninguna entrada de blog sobre esta función; estará disponible próximamente.
Mientras tanto, echa un vistazo al blog de PDF4me para encontrar tutoriales y flujos de trabajo para todas las plataformas.
Visita el blog →
Configuración

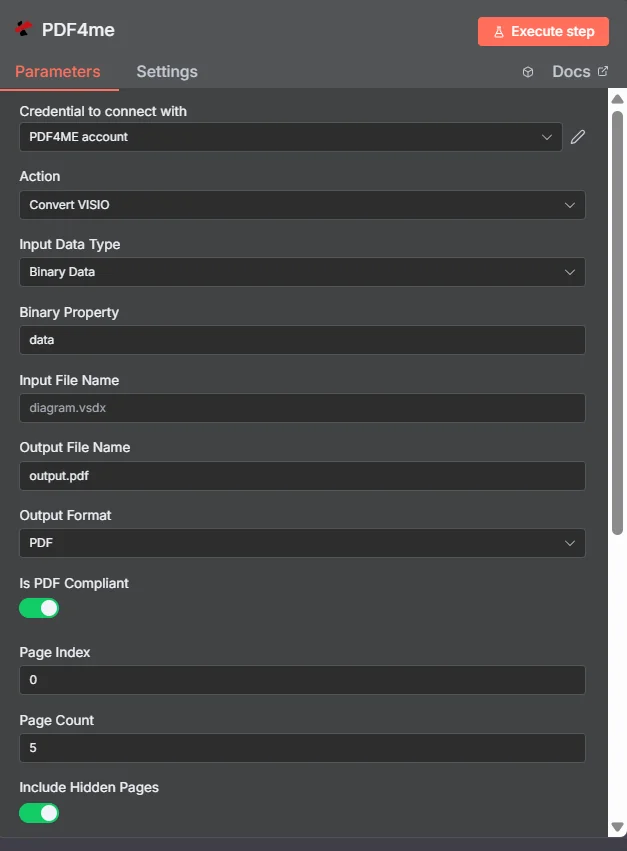

Añade el PDF4me "Convertir VISIO" nodo a tu n8n flujo de trabajo y configure los parámetros necesarios. Para obtener instrucciones de configuración inicial, consulte nuestra n8n Guía de integración.
Requisitos previos:
- PDF4me API credenciales
- n8n acceso al flujo de trabajo
Configuración:
- Agregar PDF4me nodo a flujo de trabajo
- Seleccione "Convertir" VISIO" acción
- Configure los parámetros de entrada (véase más abajo).
Parámetros
Lista completa de parámetros para la conversión VISIO acción. Configure estos parámetros para controlar VISIO conversión de archivos.
Importante: Los parámetros marcados con un asterisco (***) son obligatorios y deben proporcionarse para que la acción funcione correctamente.
| Parámetro | Tipo | Descripción | Ejemplo |
|---|---|---|---|
| Tipo de datos de entrada*** | String | VISIO Selección del formato de entrada • Elija el formato de su VISIO entrada de datos • PDF4me admite varios tipos de entrada • Opciones: Datos binarios, Base64 Cuerda o URL | Binary Data |
| Propiedad binaria | Binario | Binario VISIO Entrada de archivo (Obligatorio si se trata de datos binarios) • Referencia VISIO archivo de anterior n8n carga de nodos o archivos • PDF4me procesos binarios VISIO archivos con detección automática de formato • Obligatorio cuando el tipo de datos de entrada es "Datos binarios". | {{ $binary.data }} |
| Contenido del documento Base64 | String | Base64 Codificado VISIO Aporte (Obligatorio si se trata de una cadena Base64) • Proporcionar VISIO datos como cadena codificada en base64 • PDF4me decodifica y procesa automáticamente el VISIO contenido • Obligatorio cuando el tipo de datos de entrada es "Base64 Cadena" | UEsDBBQABgAI... |
| URL del archivo | String | Público VISIO URL Aporte (Obligatorio si se trata de una URL) • Proporcionar un permiso público/abierto URL hacia VISIO archivo • PDF4me descarga y procesa el archivo desde URL • Obligatorio cuando el tipo de datos de entrada es "URL" | https://abc.com/sample.vsdx |
| Nombre del archivo de entrada*** | String | Fuente VISIO Nombre del archivo • Especifique el nombre de la fuente VISIO archivo • Para fines de referencia y seguimiento. • Ayuda con el seguimiento del procesamiento | diagram.vsdx |
| Nombre del archivo de salida*** | String | PDF Nombre del archivo de salida • Especifique el nombre para el generado PDF archivo • Debe incluir la extensión .pdf • PDF4me garantiza la validación de nombres y formatos únicos. | output.pdf |
| Formato de salida*** | Enumeración | Selección del formato de salida • Elija el formato de salida para la conversión VISIO archivo • Opciones: PDF, PNG, JPEG, TIFF • PDF4me Admite múltiples formatos para diferentes casos de uso. | PDF |
| ¿Cumple con los estándares PDF? | Boolean | PDF Configuración de cumplimiento • Controlar si se genera PDF Debe cumplir con el formato PDF/A. • verdadero = compatible con PDF/A para archivo a largo plazo • falso = valor predeterminado PDF para uso inmediato • Imprescindible para los requisitos de archivo | true |
| Índice de páginas*** | Número | Índice de la página de inicio • Especifique el índice de página inicial (basado en 0) para la conversión. • PDF4me La conversión comienza desde esta página. • Utilice 0 para comenzar desde la primera página. • Permite el procesamiento selectivo de rangos de páginas | 0 |
| Número de páginas*** | Número | Límite de páginas • Especifique el número máximo de páginas a convertir • PDF4me procesos hasta esta cantidad de páginas desde el Índice de páginas • Utilice -1 para convertir todas las páginas desde el índice inicial. • Controla el alcance de la conversión | 5 |
| Incluir páginas ocultas*** | Boolean | Inclusión de página oculta • Controlar si se deben incluir las páginas ocultas/en segundo plano. • verdadero = procesa todas las páginas, incluidas las ocultas • false = omite las páginas ocultas para una salida más limpia • Afecta a la completitud de la salida | true |
| Guardar página de primer plano*** | Boolean | Preservación de la página en primer plano • Controla si solo se debe guardar el contenido de la página en primer plano. • verdadero = se centra en el contenido principal del diagrama, excluye el fondo • falso = incluye todas las capas de la página • Afecta a la integridad del contenido | true |
| Guardar barra de herramientas*** | Boolean | Conservación de la barra de herramientas • Controlar si VISIO Los elementos de la barra de herramientas deben incluirse • verdadero = conserva los elementos de la barra de herramientas • falso = se centra únicamente en el contenido del diagrama • Afecta a la limpieza de la salida | false |
| Ajuste automático*** | Boolean | Ajuste automático • Controla si el contenido debe ajustarse automáticamente al tamaño de la página de salida. • verdadero = ajusta y escala automáticamente el contenido • falso = mantiene el tamaño y el diseño originales • Optimiza la utilización de la página | true |
| Asíncrono*** | Boolean | Procesamiento asíncrono • Controlar si la conversión se procesa de forma asíncrona. • verdadero = procesamiento en segundo plano para un mejor rendimiento • falso = procesamiento síncrono para obtener resultados inmediatos • Útil para archivos grandes | false |
| Nombre de salida de datos binarios*** | String | Mapeo de salida de datos binarios • Defina el nombre de la variable para acceder a los datos generados. PDF datos binarios • Se utiliza en acciones de flujo de trabajo posteriores • Imprescindible para la automatización del flujo de trabajo | data |
Opciones avanzadas
Los siguientes parámetros están disponibles en la sección Opciones avanzadas y son opcionales:
| Parámetro | Tipo | Descripción | Ejemplo |
|---|---|---|---|
| Perfiles personalizados | String | Perfiles de configuración personalizados • Configure opciones adicionales mediante perfiles personalizados. • JSONformato similar que contiene parámetros predefinidos • Permite funciones avanzadas VISIO configuración de conversión • Opcional para requisitos especializados | { "outputDataFormat": "base64", "preserveVectorGraphics": true } |
Producción
Parámetros de salida
| Parámetro | Tipo | Descripción | Ejemplo | |
|---|---|---|---|---|
| Nombre del archivo | String | PDF4me generado PDF Nombre del archivo - El nombre de archivo completo del archivo generado correctamente PDF Documento con la extensión .pdf correcta. PDF4me Garantiza una nomenclatura única y valida el cumplimiento del formato de archivo para una integración perfecta con los procesos posteriores. | output.pdf | |
| tipo mime | String | PDF4me PDF MIME tipo - El MIME tipo del generado PDF archivo, que indica el formato de archivo para su correcto manejo en aplicaciones web y sistemas de archivos. | application/pdf | |
| Tamaño del archivo | Número | PDF4me PDF Tamaño del archivo en bytes - El tamaño exacto del generado PDF archivo en bytes, proporcionado por PDF4me Para la planificación del almacenamiento, la optimización del ancho de banda y la monitorización de la transferencia de archivos. Imprescindible para la gestión documental empresarial y la automatización del flujo de trabajo. | 64725 | |
| éxito | Boolean | PDF4me indicador de estado de conversión - Boolean bandera que indica el éxito o el fracaso de la VISIO-a-PDF proceso de conversión. PDF4me devoluciones true para conversiones exitosas y false para cualquier error, lo que permite un manejo de errores robusto en flujos de trabajo automatizados | true | |
| tipo de datos de entrada | String | PDF4me formato de datos de entrada utilizado - Indica el tipo de datos de entrada que se procesaron (base64, binario o URL). Útil para comprender el método de entrada utilizado en el proceso de conversión | base64 | |
| nombreArchivoOrigen | String | PDF4me fuente VISIO referencia - El original VISIO nombre de archivo que fue procesado por PDF4memotor de conversión de. Esta referencia se mantiene para registros de auditoría, fines de depuración y seguimiento del origen de generado. PDF documentos en flujos de trabajo empresariales | sample.vsdx | |
| opciones de conversión | Object | PDF4me Se aplicaron los ajustes de conversión. - Object que contiene todos los parámetros de conversión que se aplicaron durante el VISIO Proceso de conversión. Incluye formato de salida, configuración de página y opciones de procesamiento. | { "outputFormat": "PDF", "pageIndex": 0, "pageCount": 5, "includeHiddenPages": true, "saveForegroundPage": true, "isPdfCompliant": true, "saveToolBar": true, "autoFit": true } | |
| formato de salida | String | PDF4me formato de salida utilizado - Indica el formato de salida que se aplicó durante el VISIO proceso de conversión. Muestra qué formato (PDF, PNG, JPEG, TIFF) se utilizó para la conversión | PDF | |
| índice de página | Número | PDF4me Índice de la página de inicio - El índice de página inicial (basado en 0) que se utilizó para el VISIO conversión | 0 | |
| Número de páginas | Número | PDF4me límite de páginas - El número máximo de páginas que se procesaron durante la conversión | 5 | |
| incluir páginas ocultas | Boolean | PDF4me estado de inclusión de página oculta - Boolean Bandera que indica si las páginas ocultas se incluyeron en la conversión. | true | |
| guardarPáginaDePrimerPlano | Boolean | PDF4me estado de conservación de la página en primer plano - Boolean Bandera que indica si solo se guardó el contenido de la página en primer plano. | true | |
| isPdfCompliant | Boolean | PDF4me PDF estado de cumplimiento - Boolean bandera que indica si se generó PDF es compatible con PDF/A | true | |
| guardarToolbar | Boolean | PDF4me estado de conservación de la barra de herramientas - Boolean Indicador que especifica si los elementos de la barra de herramientas se incluyeron en la conversión. | true | |
| Ajuste automático | Boolean | PDF4me estado de ajuste automático - Boolean Indicador que especifica si el contenido se ajustó automáticamente al tamaño de la página de salida. | true |
N8N Respuesta a la acción
El PDF4me Convertir VISIO API Devuelve una respuesta que se puede visualizar en varios formatos. Elija la vista que mejor se adapte a sus necesidades:
- JSON
- Table
- Schema
- Binary
JSON Formato de respuesta
El crudo JSON respuesta de la API:
{
"fileName": "output.pdf",
"mimeType": "application/pdf",
"fileSize": 64725,
"success": true,
"inputDataType": "base64",
"sourceFileName": "sample.vsdx",
"conversionOptions": {
"outputFormat": "PDF",
"pageIndex": 0,
"pageCount": 5,
"includeHiddenPages": true,
"saveForegroundPage": true,
"isPdfCompliant": true,
"saveToolBar": true,
"autoFit": true
}
}
Vista de tabla
Datos de respuesta en formato de tabla estructurada:
| Parámetro | Valor |
|---|---|
| fileName | output.pdf |
| mimeType | application/pdf |
| fileSize | 64725 |
| success | true |
| inputDataType | base64 |
| sourceFileName | sample.vsdx |
| conversionOptions | Object que contiene ajustes de conversión |
| conversionOptions.outputFormat | PDF |
| conversionOptions.pageIndex | 0 |
| conversionOptions.pageCount | 5 |
| conversionOptions.includeHiddenPages | true |
| conversionOptions.saveForegroundPage | true |
| conversionOptions.isPdfCompliant | true |
| conversionOptions.saveToolBar | true |
| conversionOptions.autoFit | true |
Vista de esquema
Estructura de datos y tipos de respuesta:
1 item
fileName: AB output.pdf
mimeType: AB application/pdf
fileSize: # 64725
success: ☑ true
inputDataType: AB base64
sourceFileName: AB sample.vsdx
conversionOptions: {}
conversionOptions.outputFormat: AB PDF
conversionOptions.pageIndex: # 0
conversionOptions.pageCount: # 5
conversionOptions.includeHiddenPages: ☑ true
conversionOptions.saveForegroundPage: ☑ true
conversionOptions.isPdfCompliant: ☑ true
conversionOptions.saveToolBar: ☑ true
conversionOptions.autoFit: ☑ true
Indicadores de tipo:
AB= String#= Número☑= Boolean
Vista de datos binarios
El real PDF Datos y metadatos del archivo:
data
─────────────────────────────
File Name: output.pdf
File Extension: pdf
Mime Type: application/pdf
File Size: 240.0 KB
Acceso a datos binarios:
- n8n Objeto binario:
$binary.data.data - Base64 ContenidoDisponible para uso directo
- Operaciones de archivosListo para descargar, enviar por correo electrónico o almacenar.
Casos de uso
Documentación técnica y arquitectura del sistema
- Convertir Visio diagramas, diagramas de flujo y dibujos técnicos para PDF Formato para documentación técnica, documentación de arquitectura de sistemas y especificaciones de ingeniería.
- Diagramas de red de procesos, mapas de infraestructura y diseños de sistemas mediante su conversión a PDF formato para documentación de proyectos, presentaciones a clientes y revisiones técnicas
- Transforme diagramas de flujo de procesos, diagramas de flujo de trabajo y organigramas en PDF Formato para la documentación de procesos de negocio, materiales de capacitación y procedimientos operativos.
Gestión de proyectos y documentación de procesos de negocio
- Convertir Visio planes de proyecto, diagramas de Gantt y diagramas de línea de tiempo para PDF Formato para la documentación del proyecto, las comunicaciones con las partes interesadas y los informes de gestión del proyecto.
- Procese mapas de procesos comerciales, diagramas de flujo de trabajo y organigramas convirtiéndolos a PDF Formato para la documentación de mejora de procesos, capacitación y cumplimiento.
- Transforme árboles de decisión, diagramas de causa y efecto y gráficos de control de calidad en PDF formato para análisis de negocios, resolución de problemas e iniciativas de mejora continua
Documentación de cumplimiento y normativa
- Convertir Visio diagramas de cumplimiento, diagramas de flujo regulatorios y registros de auditoría para PDF formato para presentaciones regulatorias, informes de cumplimiento y documentación de auditoría
- Diagramas de seguridad de procesos, procedimientos de emergencia y gráficos de evaluación de riesgos mediante su conversión a PDF Formato para documentación de seguridad, capacitación y cumplimiento normativo.
- Transforme los diagramas de control de calidad, los procedimientos de inspección y los diagramas de flujo de certificación en PDF Formato para la gestión de la calidad, los procesos de certificación y el cumplimiento normativo.
