Konvertieren VISIO Verwendung n8n Aktion

PDF4me Konvertieren VISIO transformiert Microsoft Visio Diagramme in hochwertige PDF Dokumente durch n8n Automatisierte Arbeitsabläufe. Prozess Visio Dateien (.vsd, .vsdx) über n8n Trigger, Binärdaten, Base64-Strings oder öffentliche URLs zu generieren PDFDiese Lösung bietet Funktionen wie die Beibehaltung von Diagrammen, Flussdiagrammen, Organigrammen, Netzwerkdiagrammen, technischen Zeichnungen, Formen, Verbindungen, die Unterstützung mehrseitiger Darstellungen und Formatierungen. Sie eignet sich ideal für technische Dokumentation, Prozessdokumentation, Diagrammarchivierung, Konstruktionszeichnungen, Workflow-Visualisierung und automatisierte Diagrammkonvertierungs-Workflows, die eine präzise Darstellung erfordern. Visio Rendering mit professionellem PDF Ausgabe und nahtlose Integration.

Verwandte Blog-Beiträge

Zu dieser Funktion gibt es noch keinen Blogbeitrag – folgt in Kürze.

Schauen Sie sich in der Zwischenzeit im PDF4me-Blog Tutorials und Arbeitsabläufe für alle Plattformen an.

Besuchen Sie den Blog →

Aufstellen

Füge die PDF4me "Konvertieren VISIO" Knoten zu Ihrem n8n Führen Sie den Workflow durch und konfigurieren Sie die erforderlichen Parameter. Anweisungen zur Ersteinrichtung finden Sie in unserer [Website/Dokumentation/etc.]. n8n IntegrationsleitfadenDie

Voraussetzungen:

• PDF4me API Zugangsdaten
• n8n Workflow-Zugriff

Get Your API Key

Konfiguration:

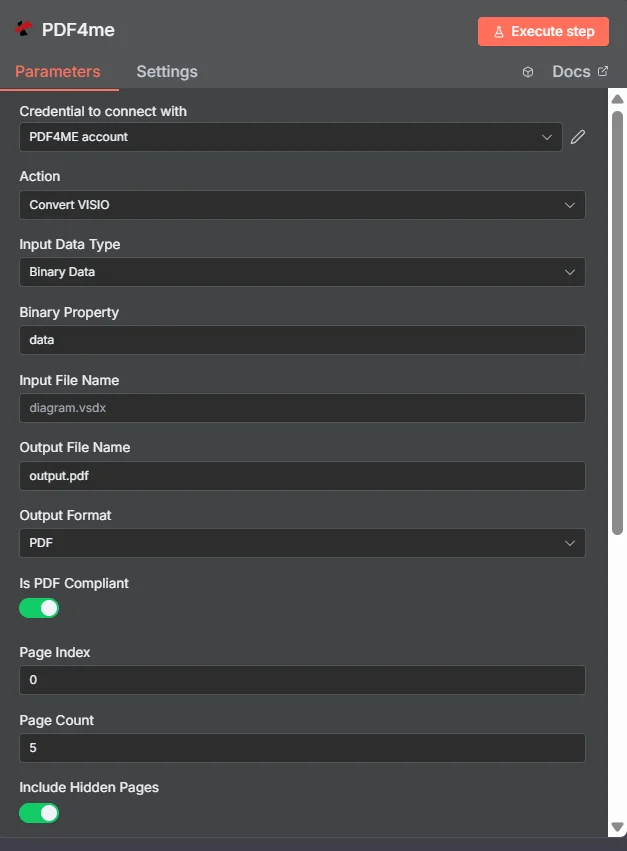

1. Hinzufügen PDF4me Knoten zum Workflow
2. Wählen Sie „Konvertieren“. VISIO" Aktion
3. Eingabeparameter konfigurieren (siehe unten)

Parameter

Vollständige Liste der Parameter für die Konvertierung VISIO Aktion. Konfigurieren Sie diese Parameter, um die Aktion zu steuern. VISIO Dateikonvertierung.

Wichtig: Mit einem Sternchen (***) gekennzeichnete Parameter sind erforderlich und müssen angegeben werden, damit die Aktion ordnungsgemäß funktioniert.

Parameter	Typ	Beschreibung	Beispiel
Eingabedatentyp***	String	VISIO Auswahl des Eingabeformats • Wählen Sie das Format Ihrer VISIO Dateneingabe • PDF4me unterstützt mehrere Eingabetypen • Optionen: Binärdaten, Base64 Zeichenkette oder URL	Binary Data
Binäre Eigenschaft	Binär	Binär VISIO Dateieingabe (Erforderlich bei Binärdaten) • Referenz VISIO Datei von vorheriger n8n Knoten- oder Datei-Upload • PDF4me Prozesse binär VISIO Dateien mit automatischer Formaterkennung • Erforderlich, wenn der Eingabedatentyp "Binärdaten" ist	{{ $binary.data }}
Base64-Dokumentinhalt	String	Base64 Kodiert VISIO Eingabe (Erforderlich bei Base64-String) • Bieten VISIO Daten als Base64-kodierter String • PDF4me dekodiert und verarbeitet automatisch die VISIO Inhalt • Erforderlich, wenn der Eingabedatentyp "Base64 String"	UEsDBBQABgAI...
Datei-URL	String	Öffentlich VISIO URL Eingabe (Erforderlich, falls URL) • Eine öffentliche/offene Genehmigung einholen URL zum VISIO Datei • PDF4me lädt die Datei herunter und verarbeitet sie von URL • Erforderlich, wenn der Eingabedatentyp "URL"	https://abc.com/sample.vsdx
Name der Eingabedatei***	String	Quelle VISIO Dateiname • Geben Sie den Namen der Quelle an. VISIO Datei • Zu Referenz- und Nachverfolgungszwecken • Hilft bei der Nachverfolgung von Verarbeitungsprozessen	diagram.vsdx
Name der Ausgabedatei***	String	PDF Ausgabedateiname • Geben Sie den Namen für die generierte Datei an. PDF Datei • Muss die Dateiendung .pdf enthalten. • PDF4me gewährleistet eindeutige Namensgebung und Formatvalidierung	output.pdf
Ausgabeformat***	Enum	Auswahl des Ausgabeformats • Wählen Sie das Ausgabeformat für die Konvertierung. VISIO Datei • Optionen: PDF, PNG, JPEG, TIFF • PDF4me unterstützt mehrere Formate für verschiedene Anwendungsfälle	PDF
Ist PDF-konform***	Boolean	PDF Compliance-Einstellungen • Kontrollieren, ob generiert PDF sollte PDF/A-konform sein • wahr = PDF/A-konform für die Langzeitarchivierung • false = standard PDF zur sofortigen Verwendung • Unentbehrlich für Archivierungsanforderungen	true
Seitenindex***	Nummer	Startseitenindex • Geben Sie den Startseitenindex (beginnend bei 0) für die Konvertierung an. • PDF4me Die Konvertierung beginnt auf dieser Seite. • Verwenden Sie 0, um von der ersten Seite zu beginnen. • Ermöglicht die selektive Verarbeitung von Seitenbereichen	0
Seitenanzahl***	Nummer	Seitenanzahlbegrenzung • Geben Sie die maximale Anzahl der zu konvertierenden Seiten an. • PDF4me verarbeitet bis zu dieser Anzahl Seiten aus dem Seitenindex • Verwenden Sie -1, um alle Seiten ab dem Startindex umzuwandeln. • Steuert den Konvertierungsbereich	5
Versteckte Seiten einschließen***	Boolean	Einbindung versteckter Seiten • Festlegen, ob versteckte/Hintergrundseiten einbezogen werden sollen. • true = verarbeitet alle Seiten einschließlich versteckter Seiten • false = Überspringt versteckte Seiten für eine übersichtlichere Ausgabe • Beeinträchtigt die Vollständigkeit der Ausgabe	true
Seite im Vordergrund speichern***	Boolean	Vordergrundseitenerhaltung • Festlegen, ob nur der Inhalt der Vordergrundseite gespeichert werden soll. • wahr = Fokus auf den Hauptinhalt des Diagramms, Hintergrund wird ausgeblendet • false = schließt alle Seitenebenen ein • Beeinträchtigt die Vollständigkeit des Inhalts	true
Werkzeugleiste speichern***	Boolean	Beibehaltung der Symbolleiste • Kontrollieren, ob VISIO Toolbar-Elemente sollten enthalten sein • true = erhält die Symbolleistenelemente • falsch = konzentriert sich nur auf den Diagramminhalt • Beeinträchtigt die Reinheit des Ausgabematerials	false
Auto Fit***	Boolean	Automatischer Einbau • Festlegen, ob der Inhalt automatisch an die Ausgabeseitengröße angepasst werden soll • true = skaliert und passt Inhalte automatisch an • false = ursprüngliche Größe und Layout bleiben erhalten • Optimiert die Seitennutzung	true
Asynchron***	Boolean	Asynchrone Verarbeitung • Steuern, ob die Konvertierung asynchron verarbeitet wird • true = Hintergrundverarbeitung für bessere Leistung • false = synchrone Verarbeitung für sofortige Ergebnisse • Nützlich für große Dateien	false
Name der Binärdatenausgabe***	String	Zuordnung der Binärdatenausgabe • Definiere den Variablennamen für den Zugriff auf generierte Daten. PDF Binärdaten • Wird in nachfolgenden Workflow-Aktionen verwendet • Unverzichtbar für die Workflow-Automatisierung	data

Erweiterte Optionen

Folgende Parameter stehen im Abschnitt „Erweiterte Optionen“ zur Verfügung und sind optional:

Parameter	Typ	Beschreibung	Beispiel
Benutzerdefinierte Profile	String	Benutzerdefinierte Konfigurationsprofile • Zusätzliche Optionen mithilfe benutzerdefinierter Profile festlegen • JSON-ähnliches Format mit vordefinierten Parametern • Ermöglicht erweiterte VISIO Konvertierungseinstellungen • Optional für spezielle Anforderungen	{ "outputDataFormat": "base64", "preserveVectorGraphics": true }

Ausgabe

Ausgabeparameter

Parameter	Typ	Beschreibung	Beispiel
Dateiname	String	PDF4me generiert PDF Dateiname - Der vollständige Dateiname der erfolgreich generierten Datei PDF Dokument mit der korrekten Dateiendung .pdf. PDF4me gewährleistet eine eindeutige Benennung und validiert die Einhaltung des Dateiformats für eine nahtlose Integration mit nachgelagerten Prozessen.	output.pdf
MIME-Typ	String	PDF4me PDF MIME Typ - Der MIME Art des generierten PDF Datei, die das Dateiformat für die korrekte Verarbeitung in Webanwendungen und Dateisystemen angibt.	application/pdf
Dateigröße	Nummer	PDF4me PDF Dateigröße in Bytes - Die genaue Größe des generierten PDF Datei in Bytes, bereitgestellt von PDF4me Für Speicherplanung, Bandbreitenoptimierung und Überwachung von Dateiübertragungen. Unverzichtbar für die Dokumentenverwaltung und Workflow-Automatisierung in Unternehmen.	64725
Erfolg	Boolean	PDF4me Konvertierungsstatusanzeige - Boolean Flagge, die den Erfolg oder Misserfolg anzeigt VISIO-Zu-PDF Konvertierungsprozess. PDF4me Rückgaben true für erfolgreiche Konvertierungen und false für alle Fehler, wodurch eine robuste Fehlerbehandlung in automatisierten Arbeitsabläufen ermöglicht wird	true
inputDataType	String	PDF4me Verwendetes Eingabedatenformat - Gibt den Typ der verarbeiteten Eingabedaten an (Base64, Binär oder URL) Nützlich zum Verständnis der im Konvertierungsprozess verwendeten Eingabemethode	base64
Quelldateiname	String	PDF4me Quelle VISIO Referenz - Das Original VISIO Dateiname, der verarbeitet wurde von PDF4meDie Konvertierungs-Engine von [Name des Unternehmens] dient der Nachverfolgung von Prüfprotokollen, Debugging-Zwecken und der Nachverfolgung der Quelle der generierten Dateien. PDF Dokumente in Unternehmensworkflows	sample.vsdx
Konvertierungsoptionen	Object	PDF4me Konvertierungseinstellungen angewendet - Object einschließlich aller Umrechnungsparameter, die während der VISIO Konvertierungsprozess. Beinhaltet Ausgabeformat, Seiteneinstellungen und Verarbeitungsoptionen.	{ "outputFormat": "PDF", "pageIndex": 0, "pageCount": 5, "includeHiddenPages": true, "saveForegroundPage": true, "isPdfCompliant": true, "saveToolBar": true, "autoFit": true }
	Ausgabeformat	String	PDF4me Verwendetes Ausgabeformat - Gibt das Ausgabeformat an, das während der VISIO Konvertierungsprozess. Zeigt an, welches Format (PDF, PNG, JPEG, TIFFwurde für die Umwandlung verwendet.	PDF
	Seitenindex	Nummer	PDF4me Startseitenindex - Der Index der Startseite (beginnend bei 0), der für die VISIO Konvertierung	0
	Seitenanzahl	Nummer	PDF4me Seitenanzahlbegrenzung - Die maximale Anzahl der Seiten, die während der Konvertierung verarbeitet wurden.	5
	EinschließenVersteckterSeiten	Boolean	PDF4me Einschlussstatus der versteckten Seite - Boolean Kennzeichen, das angibt, ob versteckte Seiten in die Konvertierung einbezogen wurden.	true
	saveForegroundPage	Boolean	PDF4me Erhaltungsstatus der Vordergrundseite - Boolean Kennzeichen, das angibt, ob nur der Inhalt der Vordergrundseite gespeichert wurde.	true
	isPdfCompliant	Boolean	PDF4me PDF Konformitätsstatus - Boolean Flagge, die angibt, ob die generierte PDF ist PDF/A-konform	true
	saveToolBar	Boolean	PDF4me Erhaltungsstatus der Symbolleiste - Boolean Kennzeichen, das angibt, ob Symbolleistenelemente in die Konvertierung einbezogen wurden.	true
	autoFit	Boolean	PDF4me automatischer Anpassungsstatus - Boolean Kennzeichen, das angibt, ob der Inhalt automatisch an die Ausgabeseitengröße angepasst wurde	true

N8N Maßnahmenreaktion

Der PDF4me Konvertieren VISIO API Die Antwort kann in verschiedenen Formaten angezeigt werden. Wählen Sie die Ansicht, die Ihren Bedürfnissen am besten entspricht:

JSON

JSON Antwortformat

Das Rohmaterial JSON Antwort von der API:

{
  "fileName": "output.pdf",
  "mimeType": "application/pdf",
  "fileSize": 64725,
  "success": true,
  "inputDataType": "base64",
  "sourceFileName": "sample.vsdx",
  "conversionOptions": {
    "outputFormat": "PDF",
    "pageIndex": 0,
    "pageCount": 5,
    "includeHiddenPages": true,
    "saveForegroundPage": true,
    "isPdfCompliant": true,
    "saveToolBar": true,
    "autoFit": true
  }
}

Table

Tabellenansicht

Antwortdaten in strukturierter Tabellenform:

Parameter	Wert
fileName	output.pdf
mimeType	application/pdf
fileSize	64725
success	true
inputDataType	base64
sourceFileName	sample.vsdx
conversionOptions	Object enthaltende Konvertierungseinstellungen
conversionOptions.outputFormat	PDF
conversionOptions.pageIndex	0
conversionOptions.pageCount	5
conversionOptions.includeHiddenPages	true
conversionOptions.saveForegroundPage	true
conversionOptions.isPdfCompliant	true
conversionOptions.saveToolBar	true
conversionOptions.autoFit	true

Schema

Schemaansicht

Die Datenstruktur und die Datentypen der Antwort:

1 item
fileName: AB output.pdf
mimeType: AB application/pdf
fileSize: # 64725
success: ☑ true
inputDataType: AB base64
sourceFileName: AB sample.vsdx
conversionOptions: {}
conversionOptions.outputFormat: AB PDF
conversionOptions.pageIndex: # 0
conversionOptions.pageCount: # 5
conversionOptions.includeHiddenPages: ☑ true
conversionOptions.saveForegroundPage: ☑ true
conversionOptions.isPdfCompliant: ☑ true
conversionOptions.saveToolBar: ☑ true
conversionOptions.autoFit: ☑ true

Typenindikatoren:

• AB = String
• # = Zahl
• ☑ = Boolean

Binary

Binärdatenansicht

Das tatsächliche PDF Dateidaten und Metadaten:

data
─────────────────────────────
File Name: output.pdf
File Extension: pdf
Mime Type: application/pdf
File Size: 240.0 KB

Zugriff auf Binärdaten:

• n8n Binärobjekt: $binary.data.data
• Base64 Inhalt: Zur direkten Verwendung verfügbar
• DateivorgängeBereit zum Herunterladen, Versenden per E-Mail oder Speichern

Anwendungsfälle

Technische Dokumentation und Systemarchitektur

• Konvertieren Visio Diagramme, Flussdiagramme und technische Zeichnungen zu PDF Format für technische Dokumentation, Systemarchitekturdokumentation und technische Spezifikationen
• Prozessnetzwerkdiagramme, Infrastrukturkarten und Systemdesigns durch deren Umwandlung in PDF Format für Projektdokumentation, Kundenpräsentationen und technische Überprüfungen
• Prozessflussdiagramme, Workflow-Diagramme und Organigramme umwandeln in PDF Format für Geschäftsprozessdokumentation, Schulungsmaterialien und betriebliche Verfahren

Projektmanagement und Geschäftsprozessdokumentation

• Konvertieren Visio Projektpläne, Gantt-Diagramme und Zeitleistendiagramme zu PDF Format für Projektdokumentation, Stakeholder-Kommunikation und Projektmanagementberichte
• Geschäftsprozesslandkarten, Arbeitsablaufdiagramme und Organigramme werden durch Umwandlung in PDF Format für Prozessverbesserung, Schulung und Compliance-Dokumentation
• Transformieren Sie Entscheidungsbäume, Ursache-Wirkungs-Diagramme und Qualitätskontrollkarten zu PDF Format für Geschäftsanalyse, Problemlösung und Initiativen zur kontinuierlichen Verbesserung

Compliance- und Regulierungsdokumentation

• Konvertieren Visio Compliance-Diagramme, regulatorische Ablaufdiagramme und Prüfprotokolle bis hin zu PDF Format für behördliche Einreichungen, Compliance-Berichte und Prüfungsdokumentation
• Prozesssicherheitsdiagramme, Notfallverfahren und Risikobewertungsdiagramme durch Umwandlung in PDF Format für Sicherheitsdokumentation, Schulung und Einhaltung gesetzlicher Vorschriften
• Transformieren Sie Qualitätskontrolldiagramme, Prüfverfahren und Zertifizierungsablaufdiagramme in PDF Format für Qualitätsmanagement, Zertifizierungsprozesse und Einhaltung gesetzlicher Vorschriften
